IEC 61439-2 · Çekmeceli Motor Kontrol Merkezi
Çekmeceli MCC Panoları
Çekmeceli MCC (Motor Control Center) panoları; motor yüklerinin merkezi olarak kontrol edildiği ve her motor için bağımsız çekmecelerin bulunduğu gelişmiş kontrol ve güç dağıtım sistemleridir. Her çekmece kendi koruma, kumanda ve izolasyon donanımını barındırır; bu sayede tek bir motor devresinde yapılan müdahale, sistemin geri kalanını etkilemez. Özellikle endüstriyel tesisler, üretim hatları ve proses kontrol uygulamalarında yüksek işletme sürekliliği sağlamak amacıyla tercih edilir. Yüksek güvenlikli enerji dağıtım çözümleri arasında yer alan çekmeceli MCC sistemleri, modüler yapısı sayesinde değişen üretim ihtiyaçlarına hızlı ve güvenli şekilde uyum sağlar.
IP2X+
Bölme içi operatör temas koruması
IEC
61439-1/2 tam standart uyumu
3 Pozisyon
Test / servis / izole çalışma kademesi
Form 4
Bölmeler arası tam izolasyon seviyesi
Modüler Yapı
Her Motor İçin Bağımsız Çekmece Mimarisi
Çekmeceli MCC panolarında her motor çıkışı, kendi içinde bağımsız çalışan ayrı bir çekmece veya modül içerisinde konumlandırılır. Bu yapı sayesinde her motor devresi; kendi koruma rölesi, kontaktörü, sigortası ve gerekli kumanda elemanlarıyla birlikte tek bir birim olarak tasarlanır ve panodan bağımsız şekilde işletilebilir.
Modüler mimari, tesisin büyüme ve değişim ihtiyaçlarına doğrudan cevap verir. İhtiyaç duyulduğunda yeni çekmeceler mevcut pano gövdesine eklenebilir veya kullanım dışı kalan çekmeceler kolaylıkla değiştirilebilir; bu işlemler için panonun tamamen yeniden tasarlanmasına gerek kalmaz. Böylece üretim hattındaki kapasite artışı, yeni motor ilavesi veya proses değişikliği gibi durumlarda pano altyapısı esnek bir çözüm sunar.
Standart boy ve genişlikte üretilen çekmeceler, pano içindeki raylı yapıya oturacak şekilde tasarlanır; bu standardizasyon hem bakım hem de gelecekteki genişletme çalışmalarını basitleştirir. Aynı zamanda farklı akım kapasitelerine sahip çekmeceler tek bir pano gövdesi içinde bir arada konumlandırılabilir, böylece tesisin farklı büyüklükteki motor yükleri tek bir merkezi sistem üzerinden yönetilebilir.
- Her motor çıkışı ayrı bir çekmece/modül içerisinde yer alır
- İhtiyaca göre yeni çekmeceler eklenebilir veya değiştirilebilir
- Bakım ve genişletme işlemleri kolaylıkla gerçekleştirilebilir
- Standart çekmece ölçüleri sayesinde farklı kapasiteler tek gövdede birleştirilebilir
Modüler yapı, panonun ilk kurulum maliyetini değil, tesisin yaşam döngüsü boyunca toplam işletme esnekliğini esas alır. Genişletme ihtiyacı doğduğunda pano üretiminin baştan yapılmasına gerek kalmaz.
Kolay Bakım ve Servis
Tak-Çıkar Yapı ile Minimum Duruş Süresi
Çekmeceli MCC sistemlerinin en belirgin avantajlarından biri, bakım ve arıza müdahalesinin işletmeyi tamamen durdurmadan gerçekleştirilebilmesidir. Arızalı bir çekmece tespit edildiğinde, ilgili çekmece güvenli şekilde devreden ayrılarak pano gövdesinden çıkarılabilir; bu işlem sırasında diğer çekmeceler ve bağlı oldukları motor devreleri normal işletmesine devam eder.
Standartlaştırılmış çekmece tasarımı sayesinde arızalı bir ünite, stokta bulunan yedek bir çekmece ile hızlı şekilde değiştirilebilir. Bu “tak-çıkar” prensibi, arıza giderme süresini önemli ölçüde kısaltır; tesis, uzun süreli bir devre dışı kalma yaşamadan üretime devam edebilir. Çekmecenin sökülmesi ve takılması, özel araç gerektirmeyen, raylı kızak sistemi üzerinden gerçekleştirilen basit bir mekanik işlemdir.
Servis kolaylığı yalnızca çekmece değişimiyle sınırlı kalmaz; çekmece içindeki kontaktör, röle ve sigorta gibi bileşenlere erişim de ön panelden doğrudan sağlanır. Bu sayede rutin bakım, periyodik kontrol ve küçük çaplı müdahaleler için panonun tamamının açılmasına gerek duyulmaz, bakım süresi ve işçilik yükü azalır.
- Arızalı çekmece tüm sistemi durdurmadan çıkarılabilir
- Hızlı değişim sayesinde duruş süreleri minimize edilir
- “Tak-çıkar” yapılı bakım kolaylığı sağlar
- Ön panelden bileşen erişimi ile rutin bakım hızlanır
Tak-çıkar yapı, planlı bakımın yanı sıra beklenmedik arıza durumlarında da tesisin üretim kaybını en aza indirecek şekilde tasarlanmıştır.
Yüksek İşletme Sürekliliği
Kesintisiz Üretim İçin Tasarlanmış Mimari
Çekmeceli MCC panolarının sağladığı en kritik avantaj, bölümler arası bağımsız işletme kabiliyetidir. Bir çekmece üzerinde bakım, onarım veya değişim işlemi yapılırken, panonun diğer bölümleri ve bunlara bağlı motor devreleri kesintisiz şekilde çalışmaya devam edebilir. Bu özellik, özellikle 7/24 üretim yapan tesislerde ve proses akışının durmaması gereken hatlarda büyük önem taşır.
Kritik tesislerde tek bir motor arızasının tüm üretim hattını durdurmaması, hem üretim kaybını önler hem de işletme maliyetlerini düşürür. Ana bara sistemi ile çekmeceler arasındaki bağlantı, her çekmecenin kendi güç beslemesini bağımsız şekilde almasına imkân tanıyacak şekilde tasarlanır; bu sayede bir çekmecenin devre dışı kalması, komşu çekmecelerin güç sürekliliğini etkilemez.
İşletme sürekliliği yalnızca elektriksel bağımsızlıkla sınırlı değildir; mekanik ve termal ayrım da panonun genel tasarımında dikkate alınır. Bir çekmecede oluşabilecek bir arıza durumunun komşu bölmelere sıçramaması için bölmeler arası bariyer sistemleri kullanılır. Bu yaklaşım, tesisin toplam kullanılabilirlik oranını yükseltirken, planlanmamış duruşların işletme üzerindeki etkisini sınırlı tutar.
- Bir çekmece üzerinde işlem yapılırken diğer bölümler çalışmaya devam edebilir
- Kritik tesislerde kesintisiz enerji sürekliliği sağlar
- Bağımsız güç besleme mimarisi ile çekmeceler birbirinden ayrıştırılır
- Mekanik ve termal ayrım, arızanın komşu bölmelere sıçramasını önler
Süreklilik odaklı tasarım, planlı bakım pencerelerini daraltırken, beklenmedik arızalarda da üretim akışının büyük ölçüde korunmasını hedefler.
Güvenlik
Operatör ve Sistem Güvenliğinde Çok Katmanlı Koruma

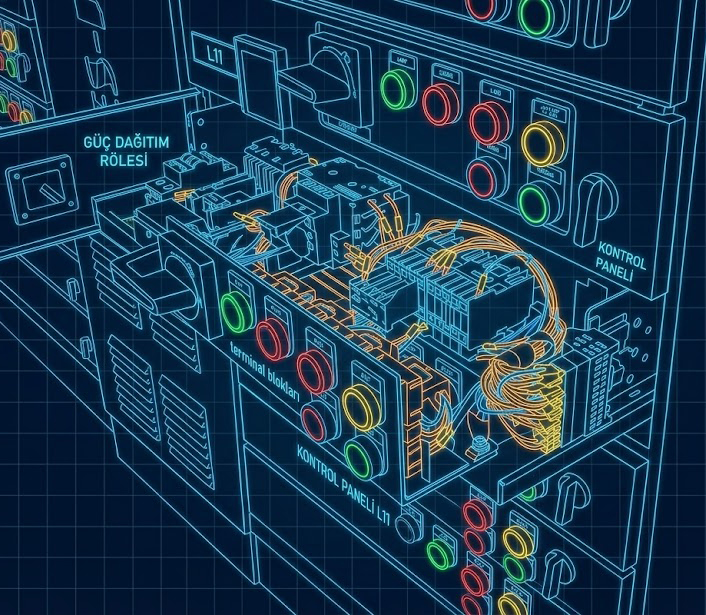

Çekmeceli MCC panolarında güvenlik, tasarımın merkezinde yer alan bir unsurdur. Bölmeler arası izolasyon sistemi, her çekmecenin elektriksel olarak komşu bölmelerden ayrılmasını sağlar; bu yapı hem arıza yayılımını sınırlar hem de bakım personelinin güvenli şekilde çalışmasına imkân tanır. İzolasyon bariyerleri, gerilim altındaki baralara doğrudan temas riskini ortadan kaldıracak şekilde konumlandırılır.
Operatör temasına karşı yüksek güvenlik, çekmecenin çıkarılması sırasında devreye giren otomatik kepenk ve bariyer sistemleriyle desteklenir; bu sayede çekmece pano gövdesinden ayrıldığında, geride kalan bara bağlantı noktaları otomatik olarak kapatılır ve gerilim altındaki yüzeyler operatöre kapalı hale gelir. Panolar, yüksek ark ve kısa devre dayanımına sahip olacak şekilde tasarlanır; olası bir iç arıza durumunda ark enerjisinin kontrollü şekilde yönlendirilmesi ve operatörün korunması hedeflenir.
Kilitleme mekanizmaları, sistemin güvenlik mimarisinin bir diğer önemli parçasıdır. Bu mekanizmalar, çekmece konumu ile devre kesicinin açma-kapama durumu arasında mantıksal bir bağ kurarak yanlış sırayla yapılan manevraları fiziksel olarak engeller. Örneğin, devre kesici kapalı konumdayken çekmecenin yanlışlıkla çekilmesi veya servis pozisyonundayken devrenin enerjilendirilmesi gibi hatalı işlemler, kilitleme sistemleri sayesinde önlenir.
- Bölmeler arası izolasyon sistemi bulunur
- Operatör temasına karşı yüksek güvenlik sağlar
- Yüksek ark ve kısa devre dayanımına sahiptir
- Kilitleme mekanizmaları sayesinde yanlış manevraları önler
- Otomatik kepenk sistemi, çekmece çıkarıldığında bara bağlantı noktalarını kapatır
Güvenlik mimarisi, hem planlı bakım sırasında personeli korumayı hem de olası bir iç arızanın etkisini sınırlı tutmayı birlikte hedefler.
Çalışma Pozisyonları
Üç Konumlu Çekmece Mekanizması
Çekmeceli MCC sistemlerinin işletme esnekliğini ve güvenliğini bir arada sunmasının temel nedenlerinden biri, çekmecelerin üç farklı pozisyon arasında kontrollü şekilde hareket edebilmesidir. Bu pozisyonlar, çekmecenin güç ve kontrol bağlantılarıyla olan ilişkisini kademeli olarak değiştirerek, hem normal işletme hem de bakım senaryoları için uygun bir çalışma ortamı oluşturur.
Test pozisyonunda çekmece, güç bağlantılarından ayrılmış ancak kontrol devresiyle bağlantısı korunmuş haldedir; bu konum, motor devresinin enerjilendirilmeden fonksiyon testlerinin yapılmasına imkân tanır. Servis pozisyonunda çekmece, hem güç hem kontrol bağlantılarından tamamen ayrılır ve ön panelden bileşenlere müdahale edilebilir hale gelir; bu pozisyon rutin bakım ve küçük onarımlar için kullanılır. Ayırmış/izole pozisyonda ise çekmece, pano gövdesinden fiziksel olarak tamamen ayrılabilir veya tam izole edilmiş şekilde sabit tutulabilir; bu konum, çekmecenin değişimi veya uzun süreli devre dışı bırakılması gereken durumlar için tasarlanmıştır.
Pozisyonlar arası geçiş, mekanik kilitleme sistemleriyle desteklenir; bu sayede bir pozisyondan diğerine geçiş yalnızca güvenli koşullar sağlandığında mümkün olur. Pozisyon göstergeleri çekmece ön yüzünde net şekilde işaretlenir, böylece işletme ve bakım personeli çekmecenin o anki durumunu görsel olarak kolayca takip edebilir.
POZİSYON 01
Test Pozisyonu
Güç bağlantısı ayrılmış, kontrol devresi aktif. Motor devresinin enerji verilmeden fonksiyonel olarak test edilmesini sağlar.
POZİSYON 02
Servis Pozisyonu
Güç ve kontrol bağlantıları tamamen ayrılmıştır. Ön panelden bileşenlere güvenli erişim ve bakım imkânı sunar.
POZİSYON 03
Ayırmış / İzole Pozisyon
Çekmece pano gövdesinden fiziksel olarak ayrılabilir veya tam izole tutulur. Değişim ve uzun süreli devre dışı bırakma için uygundur.
- Test pozisyonu
- Servis pozisyonu
- Ayırmış / izole pozisyon
Üç pozisyonlu mekanizma, çekmecenin durumunu mekanik olarak kilitleyerek, işletme sırasında yanlış manevra riskini sistematik şekilde ortadan kaldırır.
Uyumluluk Standartları
IEC 61439-1 Genel Kurallar ve Test Gereksinimleri
IEC 61439-2 Güç Dağıtım Tablolarına Özel Gereksinimler
Form 4 Bölmeler arası tam fiziksel ve elektriksel ayrım
IP / IK IP20–IP54 koruma sınıfı, ortam koşuluna göre seçilir
Teknik süreç hakkında: Çekmeceli MCC pano tasarımında motor yük profili, çekmece sayısı, bölme izolasyon seviyesi ve kilitleme mantığı birlikte değerlendirilir. Tüm çekmece pozisyonları ve güvenlik mekanizmaları, üretim öncesinde proje gereksinimlerine göre planlanır.
